长知识!蒸汽管道上测压力要注意哪些?
栏目:分享交流 发布时间:2023-11-06
测蒸汽管道压力是否遇到过下列问题:不知道选什么压力变送器好?用高温压力变送器测蒸汽管道压力就好了吗?蒸汽现场拆下的压力变送器芯体,膜片已经被冲击凹陷,直接报废了。今天就要和大家聊聊测蒸汽管道压力要注意哪些?到底要如何选型,测蒸汽管道要注意哪些呢?蒸汽

蒸汽管道压力是否遇到过下列问题:

不知道选什么压力变送器好?

用高温压力变送器测蒸汽管道压力就好了吗?

蒸汽现场拆下的压力变送器芯体,膜片已经被冲击凹陷,直接报废了。

今天就要和大家聊聊测蒸汽管道压力要注意哪些?




到底要如何选型,测蒸汽管道要注意哪些呢?


蒸汽的计量和管道监控都会用到压力变送器。在蒸汽管道内温度一般都比较高,低的在一百多℃,好的两三百℃;阀门的启停也会使管道内压力产生波动。这两方面的内容下面和大家展开来讲。

1.要耐高温

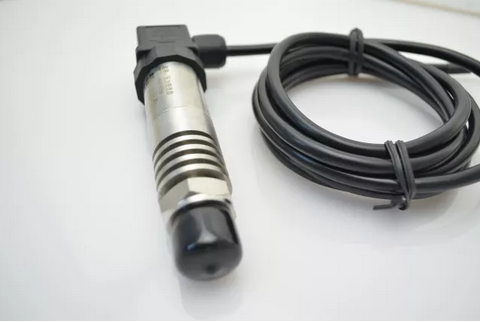

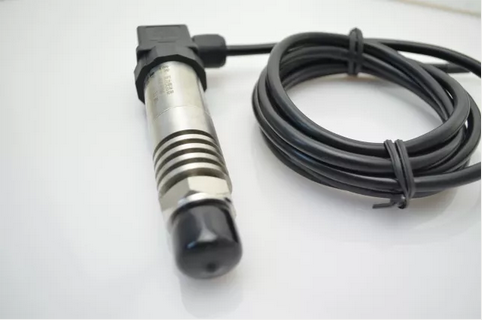

在测蒸汽管道的压力时,由于高温环境要选择高温压力变送器。




而实际上,蒸汽工况,只要通过表弯(冷凝管)即可,因为蒸汽通过弯管后会在弯处冷凝成水,隔绝温度,从而达到很好的降温效果。

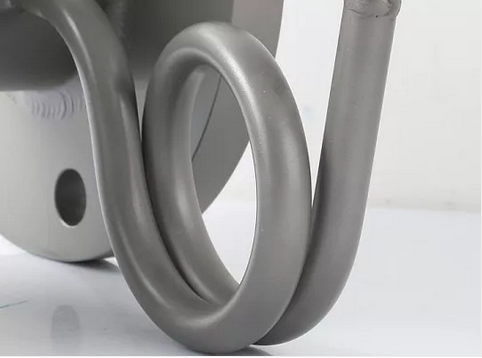

表弯(冷凝管)



在有保温层的管路上通过弯管后的压力变送器基本是常温的(如果不保温的话,高温会上腾,导致管路上方的所有物件温度上升)。

优点:使用表弯可以优化成本,和产品配套的。

好的表弯选材要求高,较市场上一般的表弯,厚实耐用,耐压性能好,价格也会略贵一些。




2.水锤现象


上述压力变送器膜片损坏的情况就是由于——水锤现象。阀门突然开大或关小,使蒸汽管道内压力突然波动,特别是开阀时,巨大的压力波动会使管道剧烈震动,甚至震烈。而压力变送器在管路中也会承受巨大压力,严重的时候可能会把芯体打凹甚至打爆。


预防方法

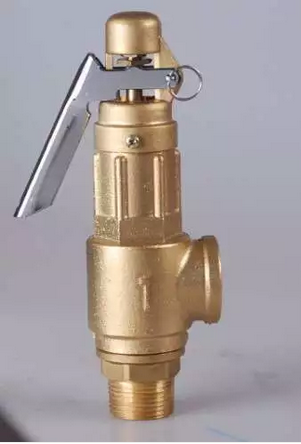

预防方法是装安全阀、蓄能器,开关阀门缓慢。高点排空气阀低点安装疏水阀。





有些压力变送器会通过阻尼器和挡板做防护。

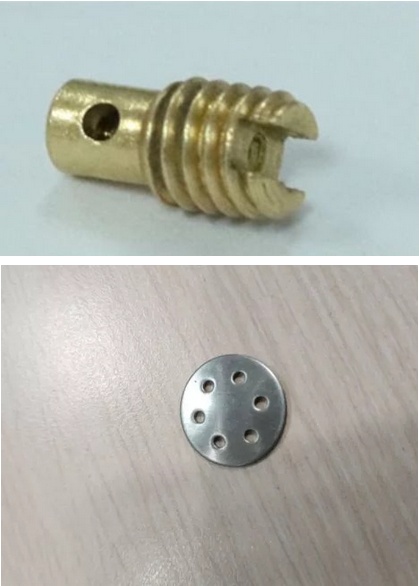

阻尼器为4mm外丝的铜件,内为T型细的通管结构,可避免介质直接冲击膜片。挡板组装芯体前放在芯体前端,有孔的金属板,也是防止介质直接冲击膜片的作用。


 阻尼器的应用


在液压机械行业,压力变送器的设备配套非常多,常用于压力控制。但液压机械工作的时候非常容易产生压力冲击,冲击压力会远超常规压力,导致压力变送器损坏。

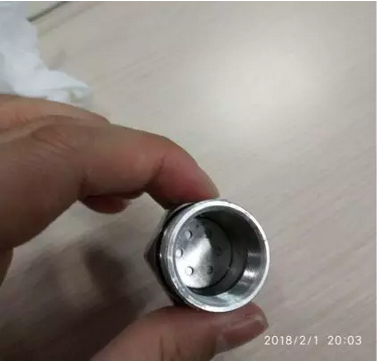

这种情况下有些压力变送器的引压孔标准会做内丝,加上阻尼器,可有效缓解冲击。液压机械压力都是10MPa以上,一般10MPa以上变送器要标配阻尼器。如果压力冲击比较厉害,可增加挡板,缓解冲击。
